Vysílač AT10II s přijímačem R12DS + telem. modul

Podrobný popis

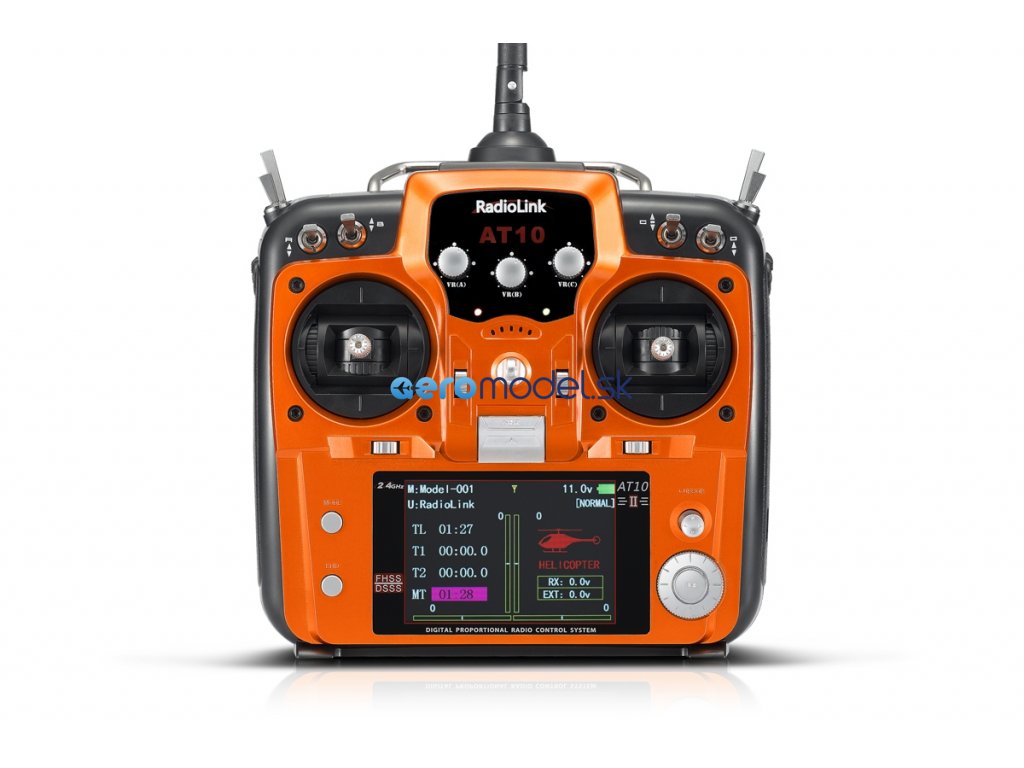

AT10II je dvanáctikanálový počítačový vysílač pro pokročilé rekreační a sportovní modeláře umožňující komfortní ovládání všech v současnosti běžných typů modelů – motorových akrobatických modelů, větroňů, vrtulníků, multikoptér, aut a jiné pozemní techniky i lodí. Vyznačuje se praktickou skříňkou dokonale padnoucí do ruky s klasickým, léty prověřeným ergonomickým rozmístěním ovládacích prvků.

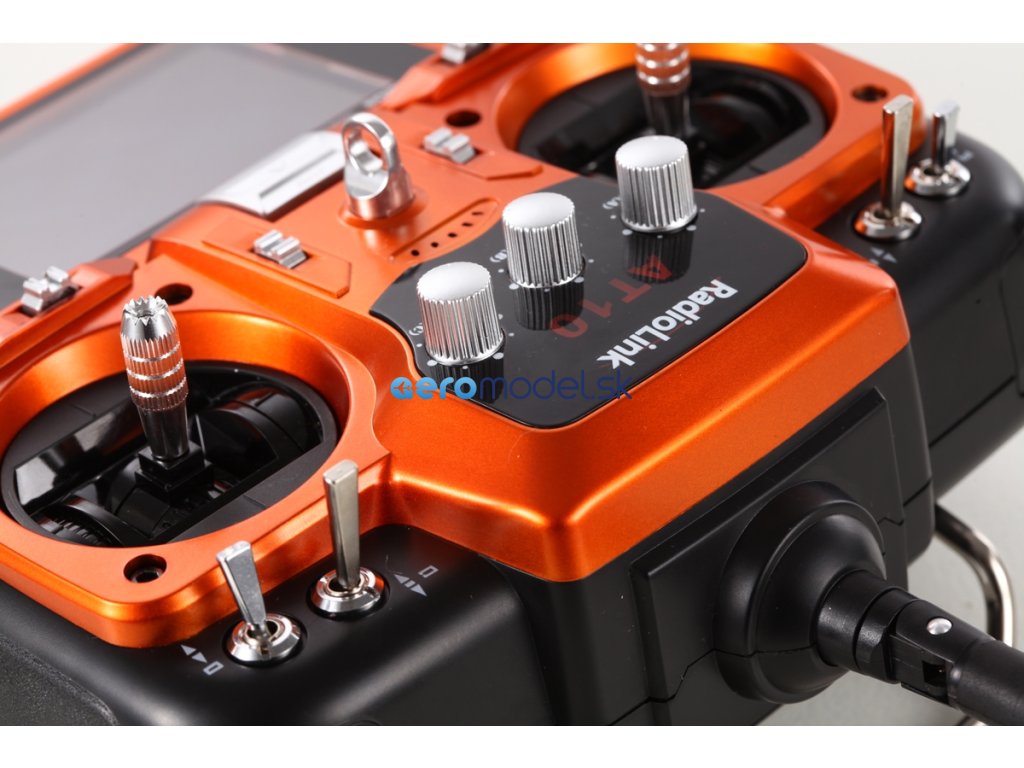

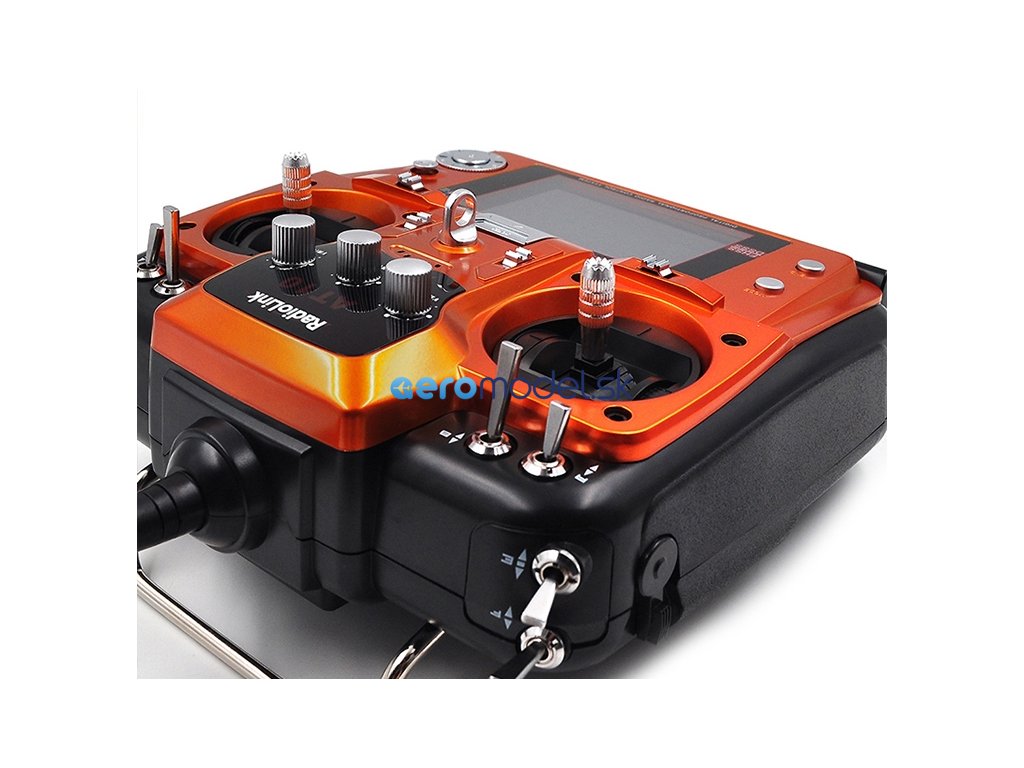

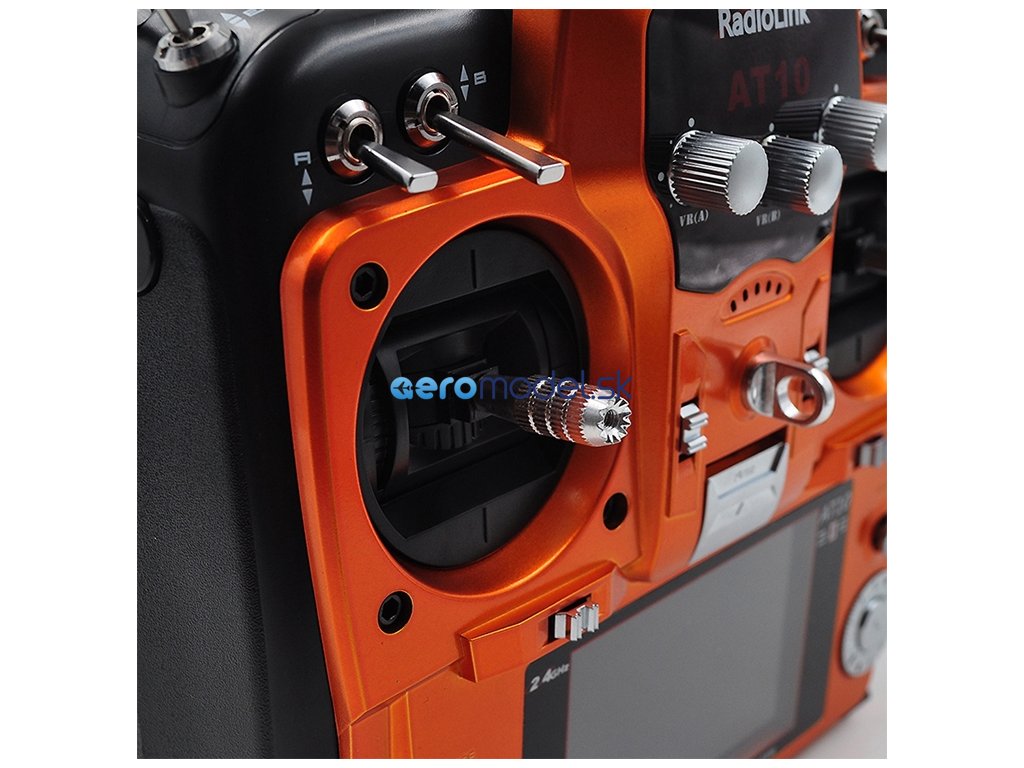

Ovládací prvky: Pro ovládání hlavních funkcí slouží přesné křížové ovladače s nastavitelnou silou neutralizačních pružin a možností přesunutí aretované osy pro plyn vlevo nebo vpravo. Díky tomu můžete libovolně volit provozní módy křížových ovladačů 1-4. Páky ovladačů mají nastavitelnou délku, můžete také dokoupit dlouhé hliníkové hlavice (se závitem M3). Digitální trimy mají zvukovou signalizací krokování a grafické zobrazení poloh na displeji. Jsou umístěny mírně excentricky a jsou snadno dosažitelné. Další proporcionální funkce mohou ovládat dva otočné ovladače na bocích vysílače s mechanicky aretovanou středovou polohou a tři knoflíky umístěné ve středu nad hlavním vypínačem. 8 přepínačů (z toho tři třípolohové a jeden momentový dvoupolohový) může sloužit jako kanálové přepínače, pro přepínání letových režimů nebo zapínání/vypínání mixů. Ovládací prvky jsou volně přiřaditelné.

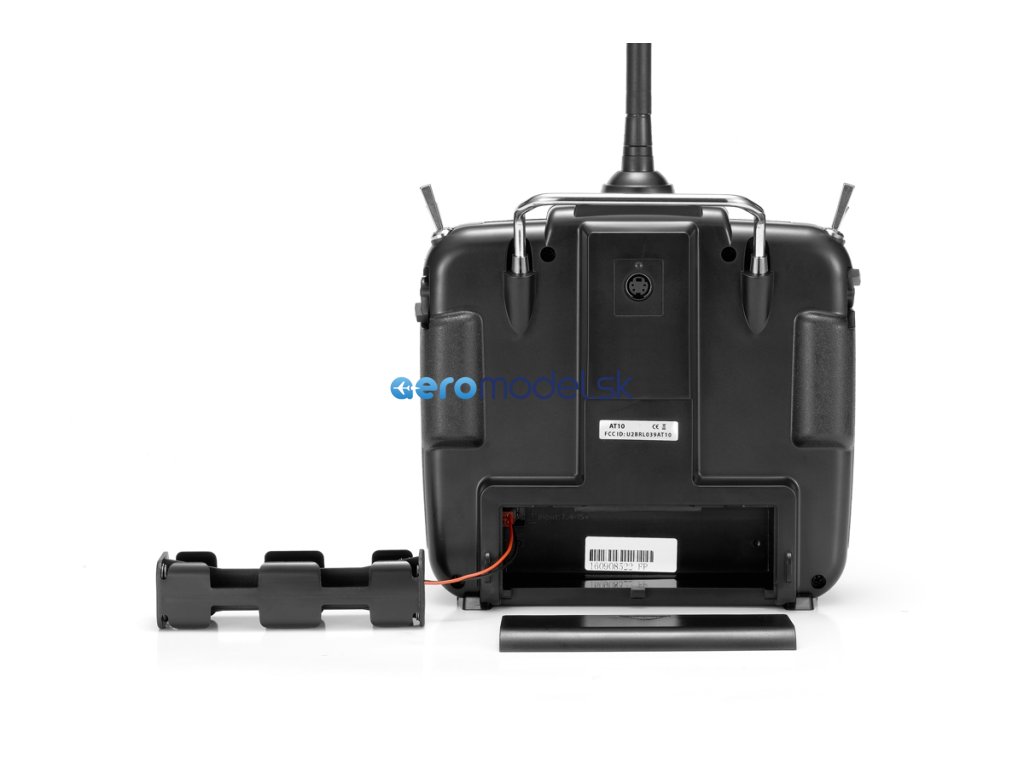

Napájení vysílače: AT10II umožňuje pro napájení použít širokou škálu zdrojů: 8 alkalických baterií vkládaných do držáku dodávaného s vysílačem, NiMH akumulátorové sady s 8 články (velikost AA, tužkové) nebo dvou- až čtyřčlánkové sady LiPo, LiFe, Li-ion. Napětí akumulátoru je zobrazováno na displeji v číselné i grafické podobě, prahová úroveň signalizace nízkého napětí je nastavitelná. Doporučujeme naše 9,6 V NIMH sady z článků s nízkým samovybíjením (Eneloop, RayLong) vyráběné vysílači přímo na míru a opatřené odbočkou pro nabíjení.

Přenosový systém: AT10II disponuje unikátní technologií Radiolink používající simultánní DSSS+FHSS přenos s frekvenčním přeskokem zajišťující velký dosah, spolehlivost a vynikající odolnost vůči rušení. Systém umožňuje přenos telemetrických dat z přijímače a jejich zobrazení na displeji vysílače.

Uživatelské rozhraní: Pro programování vysílače slouží otočné 3D programovací kolečko/tlačítko, dvě tlačítka a miniaturní joystick kurzoru spolu s podsvíceným barevným grafickým LCD displejem. Displej má nastavitelný kontrast a volbu režimu zobrazení „barevné na černém“ nebo „barevné na bílém“ pro dokonalé přizpůsobení okolním světelným podmínkám.

Programové vybavení: Programové vybavení je klasického typu s předprogramovanými mixy a programovými šablonami pro různé typy modelů. AT10II má paměť pro 15 modelů.

Provozní menu má tři základní obrazovky: Startovací obrazovka slouží k obsluze vysílače v normálním provozu – zobrazuje typ a jméno zvoleného modelu, aktuální letový režim, používaný typ přijímače, polohy digitálních trimů, napájecí napětí vysílače, údaje časomíry a při použití telemetrického přijímače také napájecí napětí přijímače. Obrazovka telemetrie přehledně zobrazuje údaje ze všech připojených telemetrických čidel a modulů a obrazovka Servo monitoru poskytuje grafické znázornění pohybů serv ve všech kanálech.

Programové menu je vždy rozděleno pro přehlednost na dvě části – základní menu BASIC obsahuje základní systémová nastavení vysílače, základní nastavení modelu (typ modelu, přiřazení ovladačů a přepínačů, velikosti a smysly výchylek, trimy subtrimy, dvojí výchylky a exponenciály atd.). Pokročilé menu ADVANCE obsahuje volně programovatelné mixy, speciální mixy specifické pro daný typ modelu (křivky plynu a kolektivu, butterfly mix, mix pro motýlkové ocasní plochy atd.).

Předprogramované typy modelů

• Větroň (1 křidélko + 1 klapka)
• Větroň (2 křidélka + 1 klapka)
• Větroň (2 křidélko + 2 klapky)
• Motorové akrobatické letadlo
• Vrtulník
• Multikoptéra

Předprogramované mixy a funkce

• Nastavení smyslu výchylek serv
• Nastavení koncových bodů výchylek
• Subtrim
• Velikost kroku trimu
• Dvojí výchylky
• Nastavení rychlosti pohybu serv
• Exponenciální průběh výchylek
• Zhasínání motoru
• Bezpečný volnoběh
• Nouzové výchylky Failsafe
• Dálkové řízení zisku gyra pro vrtulníky i letadla
• Tři časomíry
• Učitel-žák
• Servo monitor
• Flaperony
• Elevony
• Motýlkové ocasní plochy
• 8 volně programovatelných mixů (4 lineární, 4 s 5-bodovou křivkou)
• Aerodynamické brzdy
• Ovládání zakřivení odtokové hrany pro větroně
• Mix křidélka-směrovka
• Mix výškovka-klapky
• Mix klapky-křidélka
• Ailevator – výškovka na 2 serva
• Trim klapek
• Butterfly mix
• Kopaný výkrut
• Křivka plynu (pro motorová letadla)
• Zpoždění plynu
• Křivka plynu (7-bodová pro vrtulníky)
• Křivka kolektivu (7-bodová pro vrtulníky)
• Revomix
• Míxování desky cykliky (8 typů)
• Mixování do plynu (pro vrtulníky)
• Limit výchylek cykliky
• Trimování kolektivu a plynu při visení
• Trimování vysokého a nízkého kolektivu
• Autorotace
• Ovládání governoru
• Letové režimy (až 5 režimů pro větroně a vrtulníky)
• Letové režimy letové řídící jednotky pro multikoptéry a drony

Mikro USB zásuvka slouží pro aktualizaci firmwaru s pomocí PC.

Zásuvka učitel-žák slouží pro ovládání modelů systémem dvojího řízení dvěma vysílači Radiolink propojenými kabelem učitel-žák; AT10II může sloužit jako vysílač učitelský i žákovský. V roli učitelského vysílače umožňuje žákovi předávat všechny kanály nebo pouze vybrané; žákovi je možné také předávat částečnou kontrolu. Kromě klasického kabelu (1RL0058) je možné použít i bezdrátové propojení využívající přijímač s PPM výstupem zapojený pomocí speciálního adaptéru (1RL0056) do zásuvky učitel-žák učitelského vysílače; přijímač je spárovaný se žákovským vysílačem.

Popruh: AT10II můžete pověsit okolo krku na středový závěs s pomocí popruhu (prodává se zvlášť).

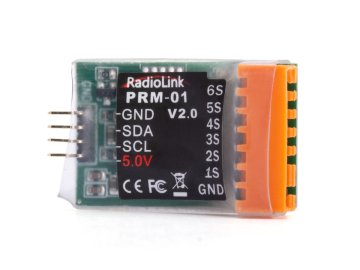

Telemetrie: Při použití telemetrického přijímače (R12DS, R9DS) je na displeji vysílače zobrazováno napájecí napětí přijímače a síla signálu (s nastavitelnou prahovou úrovní pro výstražnou signalizaci). Po připojení telemetrického modulu PRM-01 je měřeno a zobrazováno také napětí pohonného akumulátoru (1-6S LiPo).

Kompatibilní přijímače

• Telemetrické, plný dosah: R9DS, R12DS
• Netelemetrické, plný dosah: R12DSM Mini
• Netelemetrické, omezený dosah: R6DS, R6DSM Mini

Pozn.: Vysílač NENÍ kompatibilní s přijímači Radiolink R8EF a R8FM.

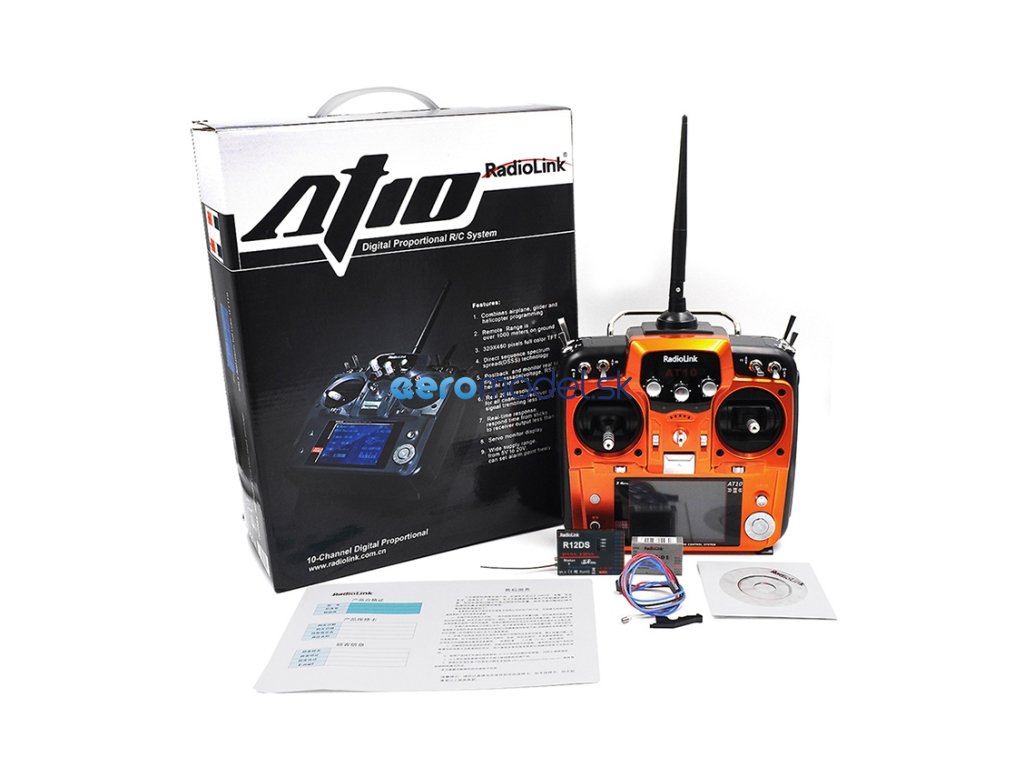

Sada obsahuje:

• Vysílač AT10II

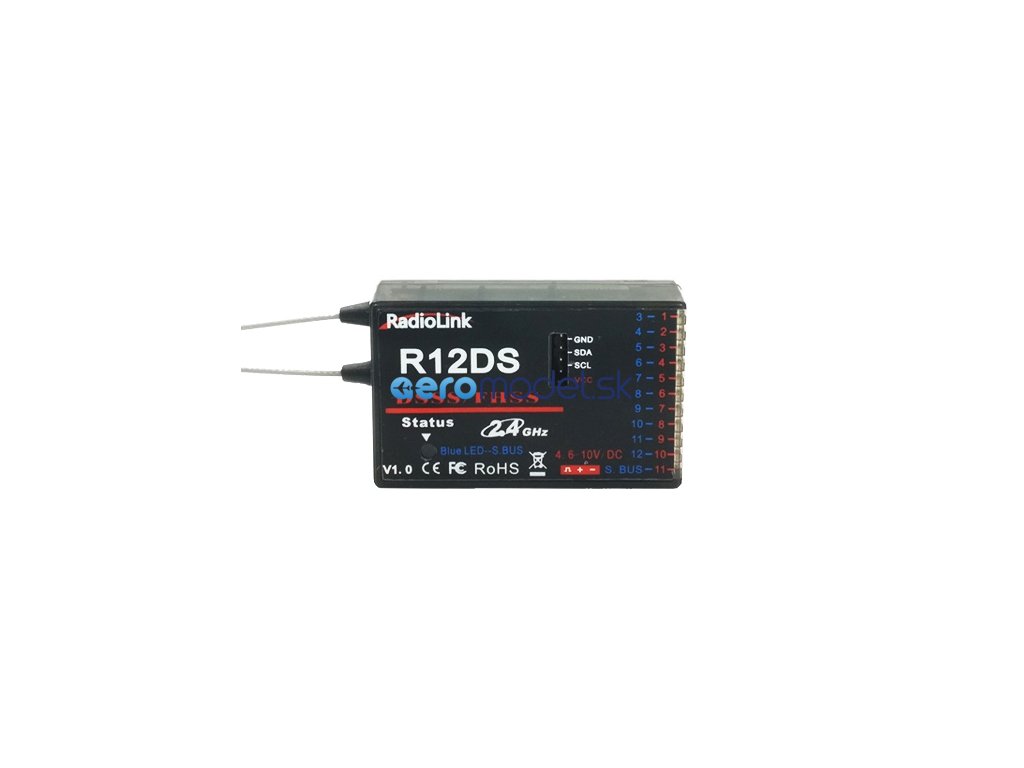

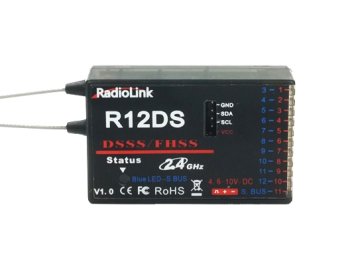

• 12-kanálový telemetrický přijímač R12DS
• Telemetrický modul pro měření napětí PRM-01 s kabelem
• Návod k obsluze
