Štartovacia sada klimatizačných panvíc

Podrobný popis

Obsah balenia

Balenie obsahuje: model rakety Klima PAN, odpaľovacia podložka, 6 raketových motorov, 6 klasických motorov, 6 elektrických motorov, odpaľovacia podložka, odpaľovacie zariadenie pre elektrické motory, katapultovacia zátka, padák, návod CZ, manuál EN, DE, FR, IT, SP.

Charakteristika

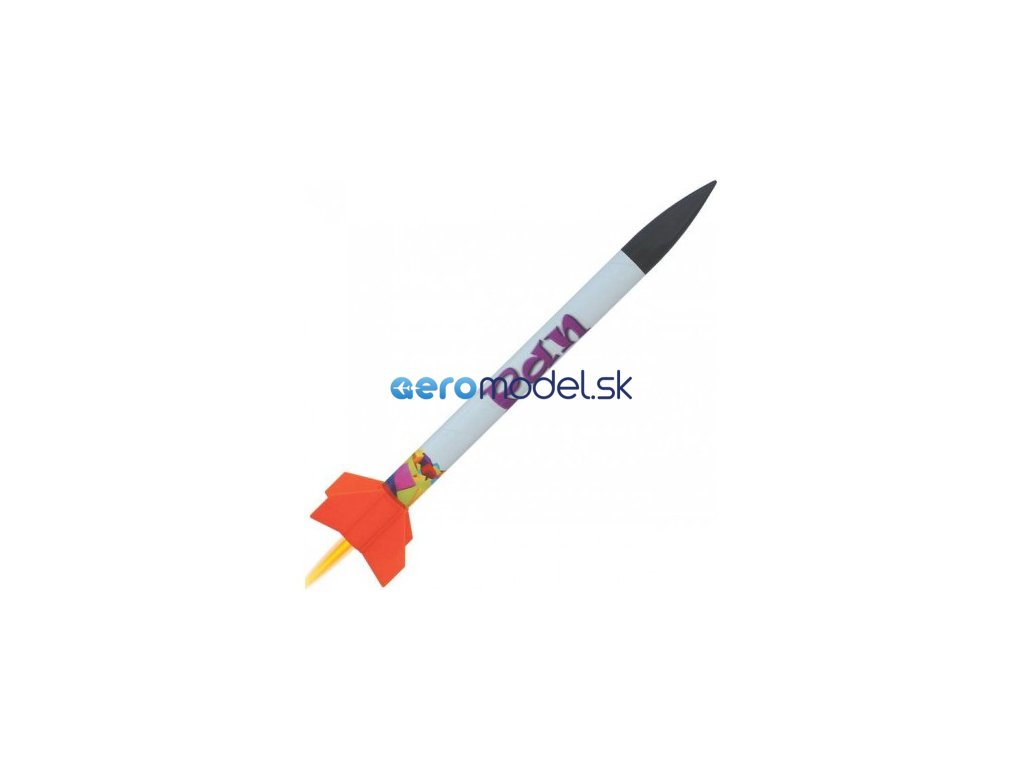

Model rakety Klima Pan je určený pre raketové motory radu B - D. Model Pan je určený pre začiatočníkov, je rýchlo pripravený na štart. Lieta do výšky 530 m. V balení nájdete všetko potrebné. Určený pre používateľov starších ako 18 rokov. Kategória P1. Kúpou potvrdzujete, že spĺňate vekovú hranicu (vek skontroluje dopravca pri doručení).

Model rakety má názov Pan, čo je malý tzv. pastiersky mesiac, ktorý zabezpečuje poriadok medzi dvoma prstencami Saturnu. Ide o väčší model z tejto série.

Požiadavky na konštrukciu rakety E2X

Model rakety nie je potrebné maľovať a na jeho stavbu nie sú potrebné žiadne špeciálne nástroje. Všetky diely sú namaľované a pripravené na použitie. Raketu je potrebné zlepiť alebo zostaviť, vytlačiť a pripraviť na let. Zostavenie rakety trvá približne jednu hodinu.

Informácie o tom, ako raketu pripraviť a vypustiť, nájdete v článku.

Odpaľovacia plocha

Odpaľovacia rampa poskytuje rakete oporu počas straty. Rampa sa dá rýchlo zložiť, ramená sa zložia, tyč sa pripevní k ramenám a všetko sa utiahne páskou so suchým zipsom. Deflektor, všetky skrutky a tyče sú vyrobené z nehrdzavejúcej ocele. Samotná raketa sa na vodiacu tyč nasunie pomocou štartovacej západky, čím sa zabezpečí priamy let rakety pri štarte

Odpaľovacie zariadenie

Ovládač klimatizácie el. odpaľovacie zariadenie. odpaľovacie zariadenie rakiet Klima. LED signalizácia, 5 m dlhý kábel s krokosvorkami. Možnosť umiestnenia až 2 9V batérií pre bezpečné odpálenie. Na napájanie panelu je potrebné dokúpiť 9V batériu. Na napájanie elektronického odpaľovacieho zariadenia používajte len alkalickú batériu. Bežné zinkochloridové 9V batérie nie sú schopné dodať potrebný prúd na spoľahlivé odpálenie elektrického štartéra!

Modely rakiet

Fáza letu

1. Zapálenie motora - palec zapáli pohonnú zmes v motore. Požadovaný smer letu zabezpečuje vodiaca tyč odpaľovacieho zariadenia, na ktorej je raketa namontovaná.
2. Ťah a zrýchlenie - raketu poháňa reaktívna sila raketového motora.
3. Vyhorenie pohonnej látky - po vyhorení pohonnej látky začne oneskorená zmes horieť, pričom vzniká veľké množstvo dymu. Ten sa používa na sledovanie letu rakety. Rýchlo sa pohybujúca raketa teraz začne spomaľovať.
4. Vrchol letu a katapultáž - po dohorení oneskorovacej zmesi sa zapáli katapultážna zmes, čím sa aktivuje systém návratu rakety do atmosféry.
5. Návratový systém - je najčastejšie realizovaný padákom, stuhou alebo helikoptérou.

Viac informácií nájdete aj v katalógu spoločnosti Estes.

Odporúčame kúpiť

Sada obsahuje všetko, čo potrebujete na prevádzku a štart rakety. Do odpaľovacieho zariadenia stačí doplniť kvalitné alkalické batérie.

• Alkalická batéria 9V

Odporúčané motory: B4-4 (prvý let/90 m); C6-5 ( 260 m ), D9-7 (530 m ).

Nástroje na montáž

Na zostavenie modelu budete potrebovať: nožnice, ceruzku, brúsny papier, brúsny blok, modelársky nôž, univerzálne lepidlo, lepidlo na plasty a akrylovú farbu na prípadné maľovanie. Na pohodlné strihanie a ochranu stola počas montáže odporúčame pracovnú podložku.

Meranie výšky letu

Dosiahnutú letovú výšku rakety môžete zmerať pomocou digitálneho výškomeru, ktorý je vložený do rakety. Na meranie výšky od zeme môžete použiť sextant.

Ďalšie informácie a označenia

• Označenie CE 0589
• Veková hranica pre Českú republiku a Slovensko 18+
• Pyrotechnická kategória P1
• Musí sa predávať len v kompletnom uvedenom balení
• Motory sa dodávajú s elektrickými horákmi, ktoré sa zapaľujú elektrickým prúdom. Prúd bez zapaľovania max. 40 mA.
• Návod na použitie je vo vnútri balenia
• Voliteľne je možné zakúpiť štandardné horáky (obj. číslo KL-0014), aby bolo možné raketové motory Klima zapaľovať aj zápalkami alebo zapaľovačom.
• Používajte len vo vonkajšom prostredí. Bezpečnostná vzdialenosť: 5 m
• Dátum exspirácie je uvedený na motoroch
• Čistá hmotnosť výbušných látok je uvedená na obale
• Varovanie: Nebezpečenstvo požiaru alebo výbuchu. Požiar haste štandardnými prostriedkami z primeranej vzdialenosti.

Pokyny na zapálenie motora elektrickým horákom

Štartér (horák) zasuňte úplne dovnútra motora tak, aby sa zápalná zmes na horáku dotýkala vnútornej steny palivovej zmesi. Na zabezpečenie horáka proti vypadnutiu použite samolepiace koliesko (fólia je súčasťou dodávky).

Podrobný prehľad raketových motorov vrátane vysvetliviek nájdete tu.

Na napájanie odpaľovacieho zariadenia použite kvalitné alkalické batérie. Obyčajné zinkochloridové nie sú schopné dodávať dostatočný prúd na spoľahlivé zapálenie horáka. Na zapálenie horáka je potrebný prúd približne 1 A!
