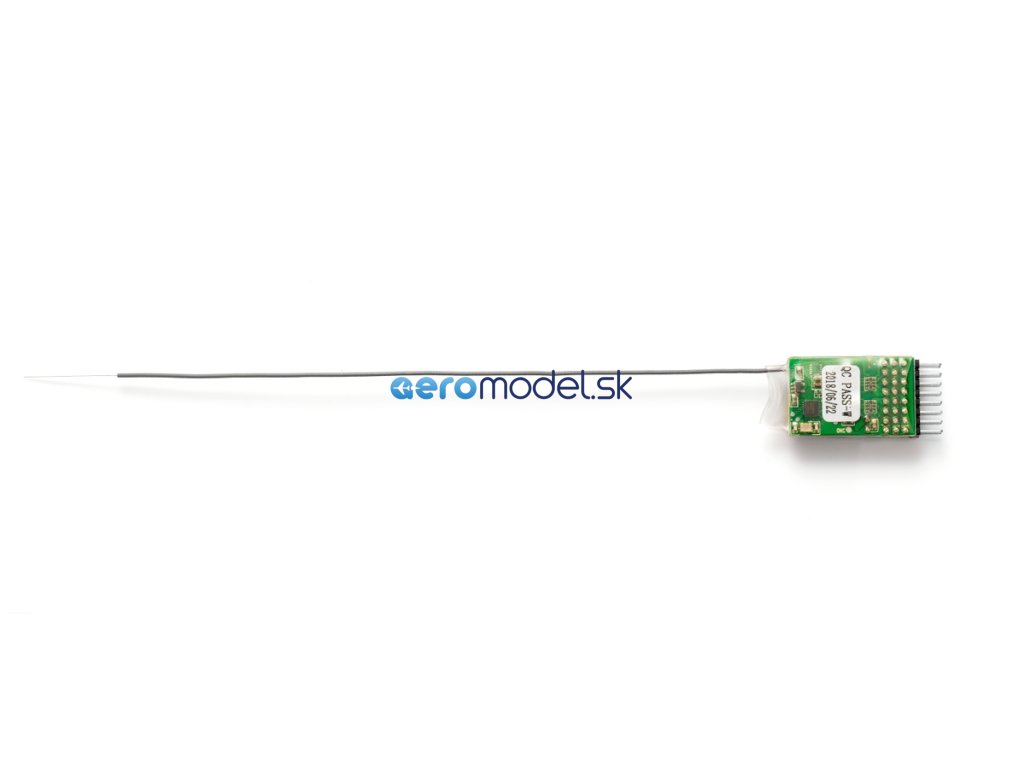

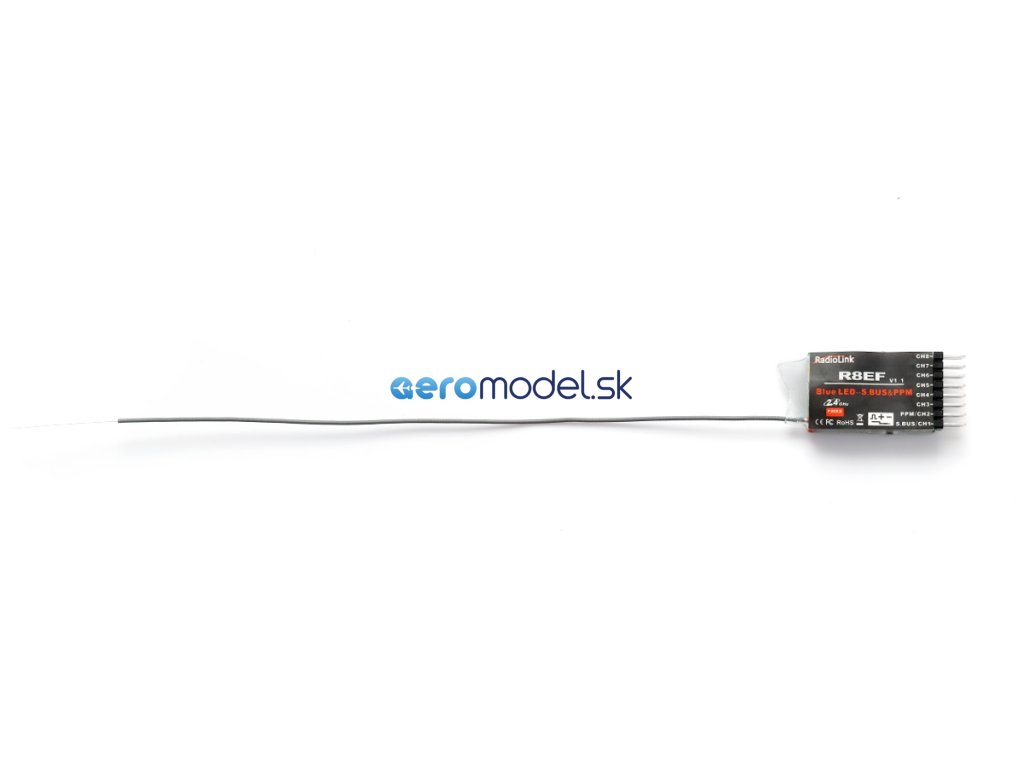

Prijímač R8EF

Podrobný popis

Radiolink R8EF 2,4 GHz je 8-kanálový prijímač FHSS s frekvenčným preskokom kompatibilný s vysielačmi Radiolink T8FB a T8S. NIE JE kompatibilný s vysielačmi Radiolink AT9S a AT10 II. Ponúka dva prevádzkové režimy – so štandardnými šírkovo modulovanými (PWM) signálovými servo výstupmi (8 kanálov) alebo so sériovými výstupmi S-BUS+PPM (8 kanálov).

Prijímač je vhodný pre slow-flyery a park-flyery, race drony a iné menšie modely (výrobcom udávaný dosah je 500 m na zemi a 1000 m vo vzduchu).

Použitie FHSS prenosovej technológie prináša vysokú odolnosť voči rušeniu a možnosť nastavenia núdzových výchyliek (fail-safe) pre prípad výpadku alebo silného rušenia signálu vysielača.

Prevádzkové režimy

• S individuálnymi PWM signálovými výstupmi serv: červená LED indikuje PWM signálový výstup, celkom 8 kanálov.

• So sériovým výstupom SBUS: Modrá/fialová LED signalizuje sériový SBUS+PPM signálový výstup, celkom 8 kanálov. V tomto režime je k dispozícii súčasne SBUS, PPM a PWM signál. CH1 výstup S-BUS signálu, CH2 výstup PPM signálu, CH3 až CH8 výstup PWM signálu.

Párovanie s vysielačom sa vykonáva s pomocou párovacieho tlačidla na prijímači, prevádzkové stavy sú indikované LED diódou.

Prijímač je vybavený kontaktovými lištami pre štandardné konektory UNI (=JR/Graupner, Hitec, Futaba); vývody sú orientované v smere pozdĺžnej osi prijímača.

Technické údaje
Modulácia/Kódovanie 2.4GHz FHSS
Počet kanálov (PWM) - (S-BUS+PPM) 8
Sériový výstup PPM, S-BUS
Funkcia Fail-safe
Napájanie 4,8 V,6 V,7,2 V,7.4V
Odber bez serv [mA] 30
Dĺžka [mm] 48.5
Šírka [mm] 21
Výška [mm] 11
Hmotnosť [g] 7

Sada prijímača obsahuje: prijímač R8EF, návod.
